一、LY系列板框滤油机用途
适用于透平油、液压油、润滑油、绝缘油等油品的净化处理,能- 的除去油中的机械杂质和微水分,提高油液的各种性能,可与我司生产的各种类型的真空滤油机配合使用,本机也特别适合于含粉末类型杂质的油品过滤。
因受齿轮结构的限制,对汽油、煤油等无润滑性的油类,严禁使用本设备,根据用户需求可选 材料设备。当油中水分过多时,应选择真空滤油机,使水分蒸发一部份之后再过滤,如油很脏,需经其它处理后再过滤。
二、LY系列板框滤油机特点
2.1本机结构紧凑,整机为可移动式,更换滤纸滤布方便快捷,可单独对油品进行过滤也可作为加油机使用。
2.2过滤板框采用铸铁材质,可使滤板与滤框更加精密, 渗油现象。
2.3推车类型,设备齐全,易于在工作之间移动。

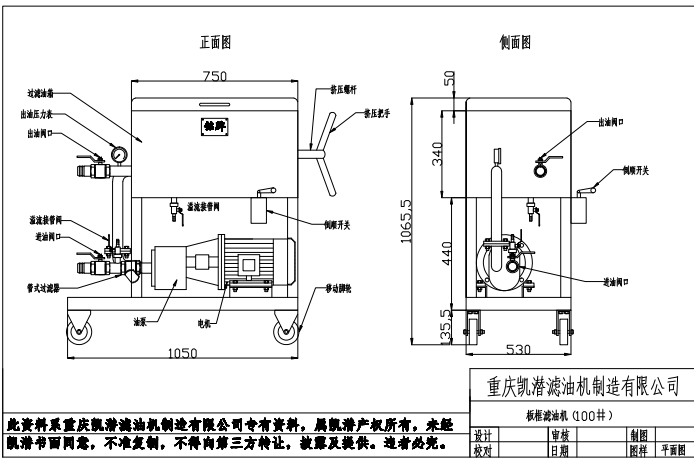

三、板框滤油机结构
板框压力式滤油机是由过滤床、滤框、滤板和油泵组成的可移动装置。过滤床可连续操作,在压力作用下向侧面过滤的过滤器压入脏油,过滤器由成套的交替排列的滤板和滤框以及包括有手动螺旋压紧装置和压紧板的机构所组成。滤板和滤框的侧面有“挂耳”支撑于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸(或滤布)起过滤作用。在滤板和滤框相应位置上设有两个通液孔,当压紧后构成为两条完整的通道,挂耳呈三角形的一边导入脏油,经 ;过滤室过滤后,从另一相应通道(在挂耳呈扇形的一边)引出干净的油。
四、 LY系列板框滤油机选型参数表
项目名称 | 单位 | LY-30 | LY-50 | LY-80 | LY-100 | LY-150 | LY-200 |
额定流量 | L/min | 30 | 50 | 80 | 100 | 150 | 200 |
过滤面积 | ㎡ | 0.7 | 0.9 | 1.2 | 1.5 | 2.0 | 2.4 |
过滤压力 | Pa | 2.5×105 | |||||
滤油粘度 | Cst | ≤33 | |||||
过滤精度 | μm | 5 | |||||
工作噪音 | dB(A) | ≤75 | |||||
滤框规格 | mm | 280×280 - 300×300 | |||||
电源 | V | 380-480V/50-60Hz-三相四线,可根据客户需求定制 | |||||
电机功率 | KW | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 | 4 |
进口管径 | mm | 20 | 25 | 25 | 32 | 40 | 40 |
出口管径 | mm | 20 | 25 | 25 | 32 | 40 | 40 |
