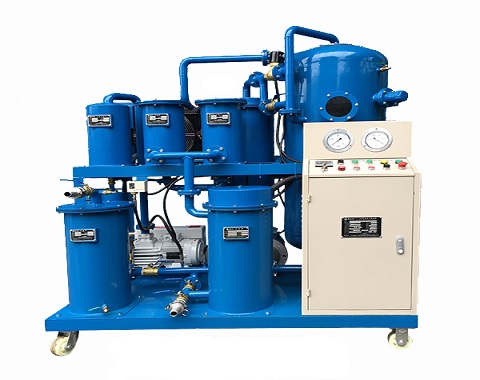

液压油滤油机使用操作说明

一、液压油滤油机用前准备和检查

1.的各部件在出厂前都经过运行调整试验，经过长途运输后,到达使用现场须检查各部件是否完好无损。

2.电源的选用， 能承受真空滤油机的电流顶置。真空滤油机电路采用380V、50Hz三相四线交流电源，同时接入一根地线。滤油机上的配电柜以及油泵、真空泵、电加热器接线处都应进行检查，确保连接牢固，绝缘可靠。

3.在液压油滤油机工作前滤油机应放平衡。

4.注入真空泵油并使油位达到正常位置。

5.油泵电机、真空泵电机试启动，观察旋转方向是否与标识一致，如不一致则将电源调换相位。

6.试转动真空泵-电机、油泵-电机有无卡阻现象。

7.液压油滤油机接好电源，关闭滤油机的所有外端阀门，打开滤油机内部管道上的各个阀门，启动真空泵，当真空表指针达到-0.084Mpa稳定时，停机5分钟，其间观察真空表指针下降不应超过0.01Mpa，如下降就检查滤油机的连接部位是否有漏气现象和其他原因，应及时排出故障。

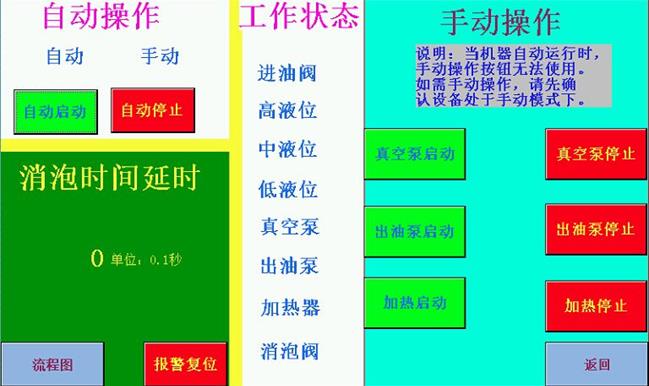

二、控制盘操作程序
1.控制盘外部接线见电器接线图，从电控柜的进线孔接入380V三相四线交流电，控制盘外壳要可靠接地。
2.检查电控柜内各部件是否松动、完好无损。
3.合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。
4.电源接通后，温控仪将自动启动，绿灯亮表示处于工作状态，然后将控温旋
5.钮旋至准许的工作温度范围（40-80℃）,加热器对油液进行加热(为防止“干烧”，只有在油液循环正常的情况后滤油机进油后才能启动加热器)。
6.整机停止运行后断开总电源开关，随后锁上控制柜门。

三、液压油滤油机操作步骤及使用说明

（一）使用说明

1. 真空滤油机作业时的环境温度应在-20~45℃范围内。但在低温条件时（0℃以下时），开机时应保证冷却水箱的水是液态的。

2. 使用场地的海拔高度的高低会直接影响真空滤油机的真空度，海拔越高，真空度越低（负值）。

3. 待处理的油液不能太脏（即油中的杂质颗粒太多），否则， 先用其它过滤设备进行先期过滤，以免影响滤油机脱气效率或堵塞过滤元件。

4. 引入真空滤油机的电源线应有过载保护装置，电源线接入真空滤油机时应注意油泵、真空泵旋转方向正确，应将整机进行可靠的保护接零。


   （二）运行操作步骤

1.接好滤油机的进出油管，进油口指向待处理油品（进油管口不要接触到油箱的底部，防止底部的机械杂质对油路的损坏），出油口与存放处理过后的油品的容器相连接，并确保各连接处不漏油。正确接入三相四线电源。

2.启动电源开关，电源指示灯亮，证明整机已处于准备工作状态，关阀进油口阀门、出油口阀门、旁通阀、放水阀、气液平衡阀、放油阀等，按下真空泵启动按钮。

3.待真空罐内的真空度达到-0.084Mpa时（从真空表上可观测到），开启进油口阀门，油液会被迅速吸进真空罐内。

4. 当真空罐内的油位达到浮球式液位控制器设定值时，电磁阀会自动关闭，停止进油。这时可将出油口阀门打开。

5.启动油泵电机按钮。（提醒用户特别注意：启动油泵时，- 要先打开出油阀门，否则会打坏过滤器。）滤油机开始连续工作。

6.进、出油口油液流量平衡的调节：当真空塔上的真空度显示不正常时可适当调节气液平衡阀，调节真空度，保持进、出口油流量的平衡。当电磁阀工作可能因堵塞等因素不正常工作时可以开启旁通阀，保证滤油机能正常工作。

7.当油液循环正常后按下电加热启动按钮，对油液进行加热，温控仪已预先设定好为40℃—80℃的范围。这时，当油液温度升高到设定温度后，滤油机会自动关闭加热器，当油温低于设定温度时，加热器又会自动启动，因而该滤油机具有自动加热均匀、恒温的功能。

8.滤油机正常运行- 时间后，油液经循环过滤- 次数后，就可以从取样口取样化验。

9.当压力值≥0.4Mpa时，在压力保护装置的作用下滤油机将自动停止工作，这时就应清洗过滤器或更换过滤元件。然后再启动滤油机工作。

10.当三维立体真空闪蒸塔内油泡沫过多，导致进入排水装置，当到达浮球式液位控制器设定值时，设备会自动停机。防止油液从真空泵里喷出。

（四）液压油滤油机排水

当滤油机运行- 时间后，分离出的水要从排水装置放掉。从排水装置上的液位显示管能看见水量。当水位到达浮球式液位控制器设定的上限值时，设备自动关闭，打开排水阀，将排水装置的水放完后关闭排水阀，重新启动滤油机工作。

（五）液压油滤油机停机操作步骤

当油处理完毕或中途需要停止运行时，其操作步骤为：
1.先关闭加热器，继续进油3~5分钟后关闭进油口的阀门。
2.关闭真空泵，打开气液平衡阀，解除真空度。
3.待真空塔闪蒸塔内排油完毕后，关闭油泵。放尽各装置内的余油。
4.关闭总电源，关好滤油机所有外端阀门，以便下次使用。
5.若遇紧急情况，则可按下紧急停机按钮，滤油机电源被切断，整机停止运行；若要开机， 顺时针旋转紧急停机按钮，方能开启- 控制按钮。重新启动滤油机时要注意， 遵循操作步骤。

（五）其它功能的应用操作

〈一〉真空抽气
要对设备进行抽真空时，可将被抽真空的设备出气口与液压油滤油机的真空抽气口连接，并打开阀门，关闭其余外接阀门，开启真空泵。设备可在滤油机真空泵连续工作- 时间后达到真空状态。其真空度可从真空表上观测。
〈二〉真空注油
其操作方法为：
a)将需真空注油设备的进油口与滤油机的出油口连接，液压油滤油机的进油口与油桶连接，滤油机上的真空抽气口与需真空注油设备连接，打开出油口阀门。
b)启动真空泵，对设备进行抽真空，当真空度达到用户要求值时（可从真空表上观测），打开进油口阀门，启动油泵，油液在油泵的作用下注入到设备里。
c)当油位到达- 值时，关闭油泵。这样滤油机就能达到在对设备抽真空的同时进行真空注油的目的。

（六）操作注意事项

1.真空泵工作时，应注意油标显示的油液的情况（油液应在油标线上），真空泵油水份较多时，应及时更换。
2.经常注意压力表值的变化，当压力值≥0.4MPa时，应清洗过滤器或更换过滤元件。
3.一级过滤器的滤网应经常拆下清洗，保持清洁，以免堵塞，造成进油不足或压力过高。
4.运行中随时注意真空泵和油泵及相应电机的运行噪声是否正常，如异常应立即排除。
5.液压油滤油机停置不用时，应将真空泵油放尽，注入新油。
6.油液处理前应当从油桶底部用吸水器吸出明水和杂质，确保耐压在10Kv以上。
